الزامات فنی پنجره دوجداره
رعایت الزامات فنی پنجره دوجداره تاثیر بسیار مستقیم و مهمی بر استاندارد تولید شدن پنجره دوجداره خواهد داشت و باعث بالا رفتن طول عمر پنجره و خصوصیات عایقی پنجره upvc خواهد شد. رعایت الزامات فنی پنجره دوجداره می تواند دو تولید کننده را از یکدیگر متمایز کند.
تاثیر رعایت الزامات فنی پنجره دوجداره در عایق بودن آن:
در این نوشته سعی شده است تا به الزامات فنی لازم جهت تولید یک پنجره دوجداره استاندارد که مورد تایید شرکت ویستابست هم می باشد بپردازیم. شرک فاراد پنجره سعی کرده است با رعایت الزامان فنی مورد نظر ویستابست، محصولات خود را به صورتی کاملا استاندارد و عایق از هر نظر ، در اختیار مصرف کنندگان عزیز قرار دهد.
در ذیل می پردازیم به الزامات فنی پنجره دوجداره.
الزامات فنی پنجره دوجدار جهت مونتاژ یک پنجره upvc استاندارد :
رعایت نکات فنی ذیل در مونتاژ پنجره دوجداره الزامیست:
-
پروفیل و متعلقات پنجره دوجداره جهت الزامات فنی پنجره دوجداره:
1- ساخت قاب پنجره دوجداره با ابعادی بزرگتر از شاخه های تولیدی شرکت ویستابست به هیچ عنوان مجاز نمی باشد.
2- تعبیه دو عدد شیار تخلیه آب در هر بخش قاب از داخل پروفیل پنجره دوجداره.
3- تعبیه شیار تخلیه آب در پروفیل میانی ثابت ( مولین) افقی زیر بازشو ( هم راستا با شیار تخلیه فریم در نمای بیرون) برای مولین های استاتیکی که در جهت افقی شیار تخلیه آب تعبیه شود.
4- رعایت فاصله شیار تخلیه از گوشه قاب با رعایت تقارن در پنجره دوجداره ( از هرطرف 3 تا 10 سانتی متر)
5- تعبیه شیار تخلیه آب از نمای بیرون قاب ( شیار تخلیه بیرون و داخل حداقل 2/5 سانتی متر با هم فاصله داشته باشند. ):
- تا عرص 60 سانتی متر یک عدد در وسط قاب
- تا عرض 200 سانتی متر دو عدد در کناره های قاب
- تا عرض 300 سانتی متر سه عدد ( تقارن حفظ شود) به همین ترتیب به ازای هر 100 سانتیمتر افزایش عرض، یک شیار اضافه شود.
6- قاب در بیرون بازشو نم بایست شیار تخلیه داشته باشد.
7- تعبیه شیار تخلیه آب در لنکه بازشو.
بیشتر بدانید: قیمت انواع پنجره دوجداره
نحوه تعبیه شیار تخلیه در پروفیل های ویستابست مطابق کاتالوگ فنی در الزامات فنی پنجره دوجداره
8- استفاده از گالوانیزه یکپارچه در ضلع دستگیره ( استفاده از گالوانیزه چند تکه و یا جوش داده شده در هیچ ضلعی از پنجره دوجداره مجاز نمی باشد. )
نکته: لازم است جای دستگیره در و پنجره دوجداره بر روی پروفیل گالوانیزه پانچ گردد.
9- استفاده از گالوانیزه با ضخامت ورق حداق 1/5 میلیمتر
10- استفاده از گالوانیزه با ابعاد استاندار پروفیل های ویستابست در تمامی اضلاع مطابق کاتالوگ فنی
نکته: پیشنهاد می گردد جهت در و پنجره های دوجداره با ابعاد بزرک که دارای مولین می باشند جهت جلوگیری از لرزش زیاد و مقاومت در برابر فشار باد ( ساختمان های بلند مرتبه) از مولین استاتیکی استفاده شود.
11- محل پیچ گالوانیزه دقیقا بر روی تار خنثی پروفیل انجام شود، که روی تمامی پروفیل ها با خطی مشخص گردیده است .
12- رعایت طول گالوانیزه در پروفیل یو پی وی سی ( از هر طرف قسمت زهواز ، یک سانتی متر کوتاهتر باشد. گالوانیزه پروفیل میانی ثابت ( مولیون) از هر طرف 6 میلیمتر کوتاه تر باشد. )
13- رعایت فاطله پیچ های گالوانیزه بر روی پروفیل یو پی وی سی ( از ابتدای پروفیل 15 سانتی متر و فاصله بین دو پیچ برای پروفیل سفید در نهایت 40 سانتی متر و برای پروفیل رنگی در نهایت 30 سانتی متر)
14- استفاده از نوار درز بندی با جنس EPDM و نقشه استاندارد ویستابست
15- استفاده از نواز درز بندی یک تکه به نحوی که درز نوار در ضلع افقی بالا باشد. ( یک قطره چسب بین دو سر نوار زده شود.)
16- مسیر عبور نوار درز بندی بین پروفیل میانی ثابت ( مولین) و سایر پروفیل ها با فرز انگشتی باز شود و یا محل تلاقی بریده شود.
17- استفاده از کانتکتور استاندارد یک از الزامات فنی مهم ویستابست در تولید پنجره دوجداره می باشد. حنس زاماک و نقشه باید دقیقا مطابق با نقشه ویستابست باشد.
نکته: توصیه می گردد بران نصب کانکتور به فریم از پیچ M6 استفاده شود.
18- تنظیم ابزار پروفیل میانی ثابت ( مولین ) به گونه ای باشد که اختلاف سطح بین دو پروفیل در پنجره دوجداره ایجاد نشود.
19- نصب کانتکتور روی مولین به نحوی باشد که کاملا به مولین چسبیده و هیچ درزی بین کانکتور و مولین در پنجره دوجداره دیده نشود.
20- کنترل کیفت زهوار شیشه در پنجره دوجداره به نجوی باشد که هیچ درزی در نمای داخلی ایجاد نشود.
21- استفاده از قالب های جوش ویستابست جهت مونتاژ پنجره دوچداره
22- ابعاد برش پروفیل ها باید طبق کاتالوگ فنی شرکت ویستابست باشد
23- کنترل تمییز کاری گوشه ها ( پلیسه و زائده ای در نمای داخل و بیزون گوشه وجود نداشته باشد.
- در صورت تمیز کاری با تمیز کن تیغچه ای ، قسمت زاویه دار پشت پروفیل و گوشه داخلی قاب که محل زهوار می باشد می بایست با مغار پلیسه برداری شود.
- شیار نوار آب بندی در گوشه های قاب با فرز پلیسه برداری شود.
24- خط جوش گوشه پنجره های لمینیت یا طرح چوب حتما با ماژیک مخصوص رنگ شود.
25- عدم تلفیق پروفیل های ویستابست با سایر پروفیل ها
26 استفاده از زهواز و شیشه متناسب با هم ( طبق جدول ذیل)
الزامات فنی یراق آلات در ارتباط با پنجره دوجداره:
27- استفاده از لولای قابل تنظیم ( لولای غیر قابل تنظیم به هیچ عنوان مجاز نمی باشد. )
28- استفاده از لولای میانی یا کیپ مخفی برای درها و پنجره های تک حالته با ارتفاع زیاد ( فاصله بین لولا و کیپ ها حداکثر 80 سانتیمتر و مقابل زبانه از گوشه قاب 10 سانتیمتر)
29- اسفتاده از یراق پشتی با توجه به افزایش ارتقاع لنگه بازشو پنجره ( فاصله بیش از 80 سانتیمتر)
30- استفاده از یراق کمکی در ضلغ افقی با توجه به افزایش عرض لنگه بازشو ( عرض بالای 80 سانتیمتر)
31- یراق آلات مصرفی باید دارای گواهینمامه RAL آلمان باشد.
32- استفاده از قفل اینمنی ( قفل تیلت ) در پنجره های دوحالته جهت عدم تداخل در عملکرد بازشو الزامی می باشد.
33- استفاده از دستگیره های پلاستیکی برای هر نوع در و پنجره دوجداره مجاز نمی باشد.
34- یراق آلات مورد استفاده در بازشو های یک پروژه ( شامل اسپانیولت ، لولا، دستگیره و مقابل زبانه ) بایستی با مشخصات ذکر شده در قرارداد پروژه تطابق داشته باشد.
35- استفاده از دستگیره دوطرفه برا ( سش) پنجره ویستابست مجاز نمی باشد. ( چنانچه بازشو پنجره با دستگیره یک طرفه از داخل به جای درب بالکن استفاده شود ، باید در پیش فاکتور به عنوان پنجره قید شده و برای خریدار شفاف سازی گردد.)
فاصله نقاط قفل شونده نسبت به یکدیگر: (X) : حداکثر 80 سانتی متر
فاصله نقاط قفل شونده از گوشه ( Y) : حداکثر 10 سانتی متر
الزامات فنی نصب پنجره دوجداره:
رعایت نکات فنی ذیل در نصب در و پنجره دوجدراه یو پی و ی سی الزامی می باشد:
1- اندازه گیری ساخت می باید در صورت آماده بود قاب انجام شود.
- تبصره: در صورت درخواست مشتری جهت اندازه گیری و ساخت پنجره قبل از آماده شدن پیش نیازها، حتما موارد صورتجلسه و به امضاء مشتری برسد.

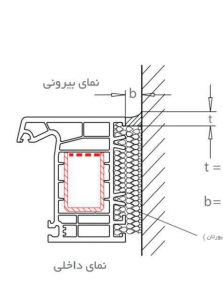

2- ایجاد بادخور جهت تزریق مواد درزبندی ، تراز کردن قاب و جلوگیری از تحت فشار بودن پنجره دوجداره
عمق مواد آب بندی= t
حداقل 5 میلیمتر
بادخور = b
حداقل 4 میلیمتر
مواد هوا بندی ( فوم پلی ارتان)
تزریق فوم با رعایت بادخور بین 4 تا 5 میلیمتر از هر طرف جزو ضرورت های نصب می باشد.
تبصره: در فرارداد ها، حتما تزریق فوم لحاظ شود.
بیشتر بدانید: نصب استاندارد پنجره upvc

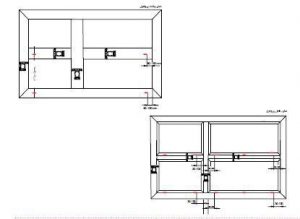

3- تعداد فاصله سوراخ های نصب از یکدیگر بستگی به عرض و ارتفاع پنجره ها دارد:
فاصله پیچ های نصب نسبت بهم نباید بیشتر از 70 سانتیمتر باشد.
فاصله سوراخ های نصب در پروفیل سفید از گوشه جوش قاب و کنار پروفیل میانی ثابت ( مولیون ) سانتیمتر باشد.
فاصله سوراخ های نصب در پروفیل لمینیت از گوشه جوش قاب و کنار پروفیل میانی ثابت ( مولیون ) 25 سانتی متر باشد.
4- تراز و شاقول نمودن قاب پنجره
5- استفاده از درپوش شیار تخلیه در نمای بیرون
6- استفاده از فیلر، بین قاب و محل نصب با فاصله 2 سانتیمتر از پیچ نصب جهت چلوگیری از تغییر شکل و خمیدگی قاب
تبصره: زیر ستون های عمودی پنجره در بین قاب و محل نصب می بایست فیلر قرار گیرد.
7- بررسی نهایی مواد درزبندی از نظر کیفی ( هوابندی، آب بندی، تمیزکاری)
8- جداسازی لیبل پشت پروفیل قبل از شیشه گذاری و بلافاصله نظافت پروفیل یا یک دستمال مرطوب
9- قرار دادن پل زیر فیلر فیل از فیلر گذاری شیشه
10- فیلر گذاری شیشه های لنگه بازشو مطابق با کاتالوگ فنی
11- بررسی نهایی پنجره های دوجداره از نظر رگلاژ، درزبندی ، کیپ شدن لنگه بازشو در تمامی اضلاع
12- تنظیم صورتجلسه تحویل با مشتری
با رعایت کردن الزامات فنی پنجره دوجداره که در بالا گفته شد می توانید به یک پنجره دوجداره استاندارد و کاملا عایق دست یافت.
امید است با ارائه مطالب بالا توانسته باشیم شما مصرف کننده عزیز زا در جهت خرید یک پنجره دوجداره ویستابست کاملا استاندارد راهنمایی کرده باشیم. بهتر است در هنگام عقد فرار داد دفترچه الزامات فنی شرکت ویستابست پیوست و ضمیمه قرارداد گردد.
شرکت فاراد پنجره تولید کننده سیستم های دوجداره ویستابست این آمادگی را دارد تا با ارائه مشاوره های فنی همراه شما باشد در انتخاب یک پنجره دوجداره کاملا استاندارد و عایق.
در صورت تمایل می توانید چهت کسب اطلاعات فنی و فروش با واحد فروش فاراد پنجره 22895334 تماس حاصل فرمایید.
با رعایت کردن الزامات فنی پنجره دوجداره از طرف تولیدکننده ، محصول نهایی پنجره دوجداره می تواند از استاندارد های لازم برخوردار شود ، احتمالا پنجره های دوجداره ای داشته ایدکه با ایراد های فنی بسیاری همراه بوده اند، دقیقا به خاطر عدم رعایت الزامات فنی پنجره دوجداره در حین تولید می باشد.
